作為引領中國外貿增長的“新三樣”（電動汽車、光伏產品、鋰電池）之一，光伏行業2022年交出了耀眼的成績單。中國光伏行業協會發布的數據顯示，2022年，中國光伏產品（硅片、電池片、組件）出口總額約512.5億美元，同比增長80.3%。
今天，蓋斯帕克和您聊一聊，電子特氣材料在這么龐大的光伏產業中，又該如何應用？
首先，我們再復習一下，電子特氣，它到底是什么？
電子特氣，也稱作電子化工材料，指為電子工業配套的精細化工材料，具有純度高、品種多、單品種使用量相對較小的特點。
電子特氣是發展電子工業的重要支撐材料之一，其質量的好壞，不但直接影響電子產品的質量，而且對微電子制造技術的產業化有重大影響。
電子工業的發展要求電子特氣產業與之同步，因此，電子特氣成為世界各國為發展電子工業而優化開發的關鍵材料之一。
光伏太陽能簡介
光伏太陽能電池有單晶硅太陽能電池、多晶硅太陽能電池、薄膜太陽能電池三種。
01.單晶硅太陽能電池
硅系列太陽能電池中，單晶硅太陽能電池轉換效率最高，技術也最為成熟，一般都采用表面積構化、發射區鈍化、分區摻雜等技術，開發的電池主要有平面單晶硅電池和刻槽埋柵電極單晶硅電池。
提高轉化效率主要是靠單晶硅表面微結構處理和分區摻雜工藝。目前單晶硅太陽能電池的光電轉換效率為15%左右，實驗室成果也有20%以上的。
單晶硅太陽能電池的特點是轉換效率高，在大規模應用和工業生產中仍占據主導地位。雖然其轉換效率高，但是制作單晶硅太陽能電池需要大量的高純度硅材料，且工藝復雜，電耗很大，且太陽能電池組件平面利用率低，致使單晶硅成本價格居高不下。要想大幅度降低其成本是非常困難的。
02.多晶硅太陽能電池
多晶硅薄膜太陽能電池是將多晶硅薄膜生長在低成本的襯底材料上，用相對薄的晶體硅層作為太陽能電池的激活層，不僅保持了晶體硅太陽能電池的高性能和穩定性，而且材料的用量大幅度下降，明顯的降低了電池成本。
多晶硅薄膜太陽能電池的工作原理與其它太陽能電池一樣，是基于太陽光與半導體材料的作用而形成光伏效應。
多晶硅太陽能電池的特點
1.具有穩定高效的光電轉換效率
2.表面覆深藍色氮化硅減反膜，顏色均勻美觀
3.高品質銀和銀鋁漿料，確保良好的導電性、可靠的附著力和很好的電極可焊性
4.高精度的絲網印刷圖形和高平整度，使得電池易于自動焊接和激光切割
03
薄膜太陽能電池
薄膜太陽能電池指用單質元素薄膜、無機化合物薄膜或者有機材料薄膜等制作的太陽能電池。通常其厚度約為1-2μm。
這些薄膜通常用化學氣相沉積、真空蒸鍍、輝光發電、濺射等方法制得。薄膜太陽能電池具有輕質、耐用、簡單等優點。
根據所用半導體的類型，薄膜太陽能電池主要有以下三類：非晶硅、碲化鎘和銅銦鎵硒。
非晶硅薄膜太陽能電池具有吸光率高、重量輕、工藝簡單、低成本和低能耗等優點，但是轉換效率偏低且隨時間而衰退；
碲化鎘薄膜太陽能電池具有成本低、轉換效率高且性能穩定的優勢，是技術上發展較快的一種薄膜太陽能電池；
銅銦鎵硒薄膜太陽能電池由于材料有近似最佳的光學能隙、吸收率高、抗輻射能力強和穩定性好等特點，被國際上成為最有希望獲得大規模應用的太陽能電池之一。
電子特氣在光伏太陽能制造中的應用
01.制造工藝流程
晶體硅太陽能電池制造的常規工藝主要包括：硅片清洗、絨面制備、擴散制結、等離子周邊刻蝕、去磷硅玻璃、PECVD減反射膜制備、電極印刷及烘干、燒結、Laser和分選測試等。晶體硅太陽能電池制造工藝流程示意圖如圖1所示。
非晶硅薄膜太陽能電池的制造工藝流程示意圖-1

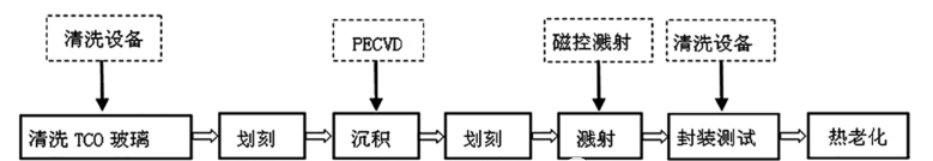

非晶硅薄膜電池的生產過程由清洗透明導電玻璃（TCO）、第一次激光刻劃、等離子增強化學氣相沉積（PECVD）、第二次激光刻劃、磁控濺射鍍膜、封裝測試、熱老化等步驟組成。非晶硅薄膜太陽能電池制造工藝流程示意圖如下圖所示。
非晶硅薄膜太陽能電池的制造工藝流程示意圖-2
02.電子特氣在制造中的應用
在太陽能電池的制造過程中用到的氣體不到25中，盡管不到半導體制造所用氣體的一半，但其用量遠遠大于半導體行業。
硅烷
硅烷作為一種提供硅組分的氣體源，是易燃、有毒性氣體，可用于制造高純度多晶硅、單晶硅、微晶硅、非晶硅、氮化硅、氧化硅、異質硅、各種金屬硅化物，是將硅分子附著于電池表面最有效的方式。因其高純度和能實現精細控制，已成為許多其他硅源無法取代的重要特種氣體。
高純氨
高純度氨氣是有刺激性惡臭的無色氣體。極易溶于水。高純氨氣是強腐蝕性有毒物質，對皮膚和眼睛有強烈腐蝕的作用，產生嚴重疼痛性灼傷。高純氨和硅烷在較高溫度下，經化學氣相沉積生成氮化硅減反射膜用于表面鈍化和減少光的反射，鈍化可以去掉硅電池表面的懸空鍵和降低表面態，從而降低表面復合損失，提高太陽能電池的光轉換效率。
高純氨的質量直接影響材料的光學性能和電學性能乃至器件的使用壽命。實際上，只要氨中水含量達到萬分之一，水基本上就完全代替氨從而和硅烷反應，反應生成的是SiO2而不是Si3N4，這樣就無法滿足電子工業嚴格要求的工藝條件了，其中的原因在于水比氨更容易與硅烷反應結合，生成的SiO2也比Si3N4更穩定。
溶液
硫酸、王水、酸性和堿性過氧化氫溶液等是光伏太陽能制造中的“清洗劑”。硅片的潔凈度和表面狀態對光電轉換效率的影響很大，是生產中的重點工序，通過這些化學清洗劑可以達到去污的目的。硅片在切割過程中表面留有大約10-20μm的鋸后損傷層，對制絨有很大影響，因此在制絨前必須將其除去。生產中主要通過HF、HNO3、HCI等對硅片進行腐蝕處理。
硅可與氫氧化鈉、氫氧化鉀等堿的溶液起作用，生成硅酸鹽并放出氫氣。出于經濟上的考慮，通常用較廉價的NaOH溶液。堿腐蝕的硅片表面雖然沒有酸腐蝕光亮平整，但制成的電池性能完全相同，目前，國內外在硅太陽電池生成中的應用表面，由于堿腐蝕液成本較低，對環境污染較小，是較理想的硅表面腐蝕液，另外堿腐蝕還可以用于硅片的減薄技術，制造薄型硅太陽電池。
氫氧化鈉、氫氧化鉀、氫氧化鋰、聯氨和乙二胺、硝酸、氫氟酸等堿性溶液在光伏太陽能電池制造中用于制絨工序。制絨是硅太陽能電池生成的一道工序，通過將光滑如鏡的表面腐蝕成凹凸不平的表面結構，延長光在電池表面的傳播路徑，減少光反射造成的光損失，從而提高太陽能電池對光的吸收效率。同時絨面也能對以后組件封裝的光匹配有比較大的幫助，可以減少組件封裝的損耗。
各向異性腐蝕即腐蝕速度隨單品的不同結晶方向而變化，一般說來，晶面間的共價鍵密度越高，也就越難腐蝕。硅的各向異性腐蝕液通常用熱的堿性溶液，工業電池的生產中，通常使用廉價的氫氧化鈉稀溶液（濃度為1%-2%）來制備絨面硅，腐蝕溫度為80℃左右，為了獲得均勻的絨面，還應在溶液中添加醇類，如無水乙醇或異丙醇（IPA）等作為絡合劑，加快硅的腐蝕。
擴散制結過程是在一塊基體材料上生成導電類型不同的擴散層，它和制結前的表面處理均是電池制造過程中的關鍵工序。制結方法工業上主要采用熱擴散法，擴散的目的是為了形成P-N結，它是光電轉換的核心。液態源擴散有三氯氧磷液態源擴散和硼的液態源擴散，它是通過氣體攜帶法將雜質代入擴散爐內實現擴散。
硅烷、磷化氫、硼烷、氫氣等，作為沉積氣體，用于非晶硅薄膜太陽能電池制造。有三種主要制造方法：反應濺射法、低壓化學氣相沉積法（LPCVD）和等離子體增強化學氣相沉積法（PECVD）。三種主要的制備方法中，PECVD法最為成熟，在低溫下就可以制備非晶硅太陽能電池。PECVD是在沉積室內建立高壓電場，反應氣體在一定氣壓和高壓電場作用下，產生輝光放電，反應氣體被激發成非?；顫姷姆肿印⒃?、離子和原子團構成的等離子體，大大降低了沉積反應溫度，加速了化學反應過程，提高了沉積速率。沉積非晶硅N層用磷化氫和硅烷、沉積非晶硅I層用硅烷和氫氣、沉積P層用硼烷、氫氣、硅烷等材料。
含氟電子特氣或強腐蝕性酸堿常作為光伏太陽能電池制造中的刻蝕劑?？涛g作為太陽能電池生產中的第三道工序其主要的作用就是去除擴散后硅片四周的N型硅，防止漏電。目前晶體硅太陽能電池一般采用干法和濕法兩種刻蝕方法。干法刻蝕是采用高頻輝光放電反應，使反應氣體激活成活性粒子，如原子或游離基，這些活性粒子擴散到需刻蝕的部位，在那里與被刻蝕材料進行反應，形成揮發性生成物而被去除。它的優勢在于快速的刻蝕速率同時可獲得良好的物理形貌。
刻蝕氣體有CF4、NF3等，這些過程的刻蝕速率受制于較低的F?濃度，因此，刻蝕效率較低，如果在其中加入O2，Si和SiO2則刻蝕速率會增加。濕法刻蝕是通過化學反應，由滾輪的攜帶藥液在硅片非絨面刻蝕，經過一次硅片180度的旋轉從而形成一個刻痕，將所處位置的PN結刻斷，以達到正面與背面絕緣的目的，同時進行選擇性的刻蝕將擴散深的PN結變成一定深度的淺PN結，最后經過HF酸槽去除擴散工序產生的磷硅玻璃層。濕法刻蝕用到的化學品有硝酸、氫氟酸、氫氧化鉀等。
03.制造過程中如何使用電子特氣
隨著我國科學技術的不斷發展，各個行業對技術的要求不斷提升，而對于電子特氣行業也逐漸意識到生產技術水平不斷提升的重要性。隨之各種先進的生產技術被運用到電子特氣當中，這對行業的發展有著極大的意義。
從以上內容可以看出，光伏太陽能生產制造中所用到的氣體，和半導體制造所用氣體一樣，不可或缺且極大多數屬于危險性氣體，都需要安裝氣路控制系統以保證人身安全及生產質量。
